Technology_How The Sharing Bike Works

Posted by helenmaker 03/08/2017 0 Comment(s)
The sharing bike is very popular in China these days. There are more than 10 brands of sharing bike on the market, and the “Mobike? is the most famous one, it has more than 100 million registered users, and has spread to cities other than China, such as London and Singapore.




As an open hardware team, Makerfabs would like to share some technology about the Electronic system of mobike, which is actually a standard IOT solution that can be applied to other projects.

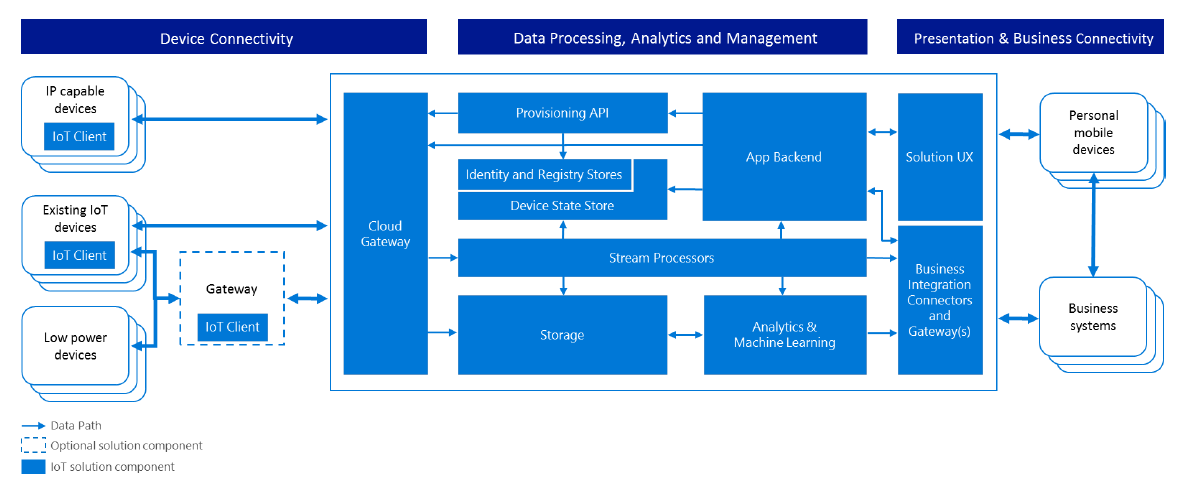

There are there main modules in the system:
1.Deviceconnectivity: mainly for the remote controlling/monitoring of the bike;
2.Dataprocessing: mainly for the logic of bike controlling and user managements;
3.Presentationto users: the app on the users smartphone to interact with the user;




The Mobike uses the 2G GPRS connectivity to mobike cloud,the advantage for the 2G GPRS is:
1. Cheap; both the module and thefee cheap
2. Lower power;
3. Good connectivity;

OK, Let’s begin to learn how the system works, with how a user rent the mobike and finally return the bike to Mobile company:

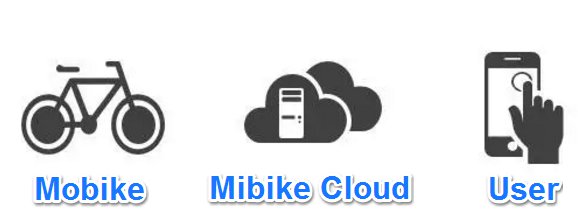

1.Basically, there are 3 roles in this game:

1.) The mobike, with IOT hardware on it. It mainly composed of a MCU controller/wireless communication and battery;
2.) Users.Can be treated as a smartphone with App installed;
3.) The mobike IOT cloud, to support related logical computing ability, and act as the brain. It often composed by some super computers and a huge amount of data about all the users and bikes.

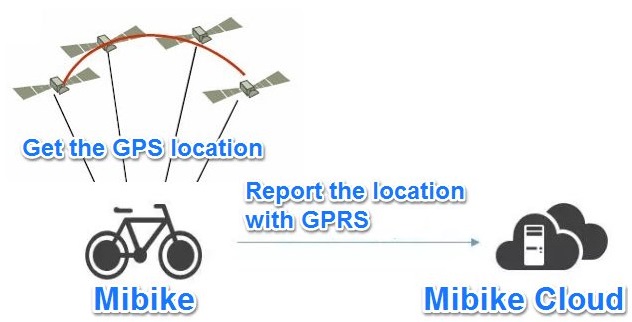

2.When the bike is not used, the bike gets its location,with GPS periodically, and reports to the cloud its location with the GPRS connectivity. So the cloud can always monitor where the bike is.

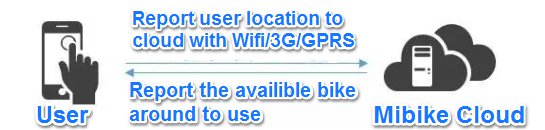

3.When a user take out her/his smartphone, and open the app, the app reports the user location to the cloud, with Wifi/3G/GPRS connectivity (depends on the phone connectivity to Internet).

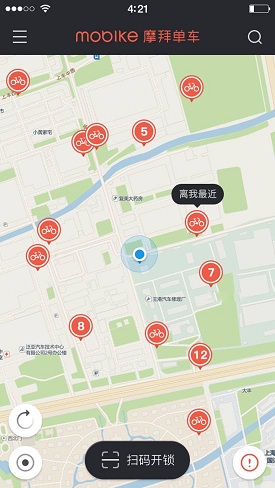

And then the cloud feedback the phone the available bike around:







4.The most important step:

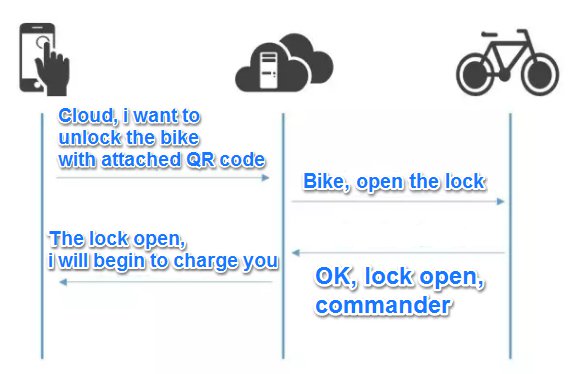

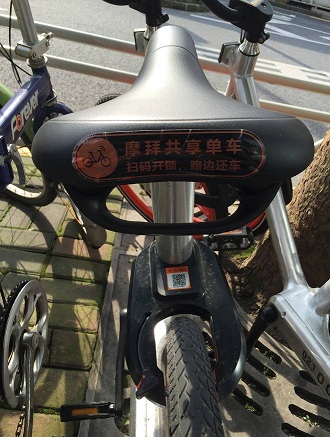

1.) User get a bike around and scan the QRcode on the bike;
2.) Smart Phone App send the ?cloud, please open the lock!? request to the cloud(with Wifi/3G/GPRS, depends on the phoneconnectivity to Internet), with the QR code scan on the bike;
3.) Mobike cloud sent ?Bike, open the lock!”request to the mobike via GPRS connectivity;
4.) Mobike open the lock, and feedback tothe cloud ?OK, lock open, commander!?, via GPRS connectivity;
5). Mobike cloud feedback the phone ?Yes,  the lock is open now?, with Wifi/3G/GPRSconnectivity;

Makerfabs GPS Tracker based on Arduino Zero SAMD21 and SIM808 GPRS+GPS modules, plus the power management, to make it ready for the one-stop solution for the IOTapplications.

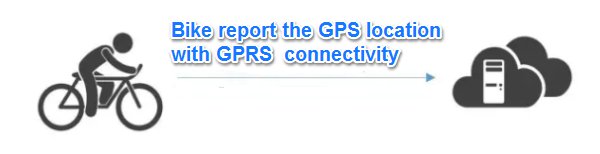

5.Mobike report the GPS location to cloud all the time when works, so the cloud can monitor where the bike and user is.







6.When the user want to stop the using of mobike, he do not need to do anything on the phone, just lock bike manually, and so farthe business completed. The Mobike and the cloud will:

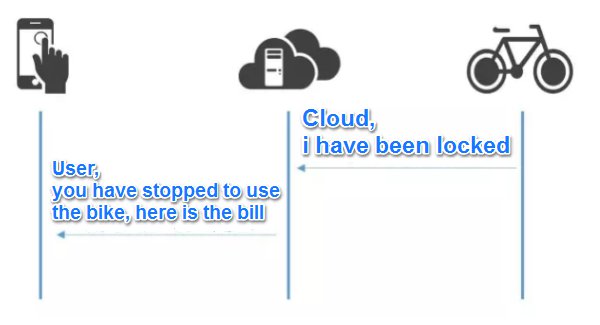

1.)Mobike report the cloud: ?Cloud, I have been locked!? with GPRS connection;

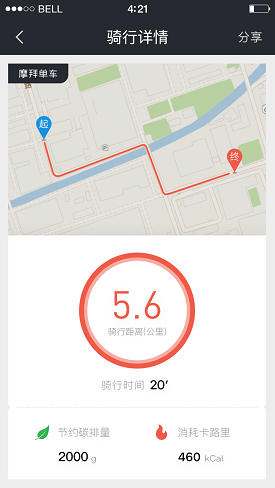

2.)Cloud feedback users the bike has been locked,and put the bill to user.




Of course, this is only a very rough illustration about the mobik esystem, actually there are many aspects that need to be consider for the real projects, such as the power supply, anti-thief and bike sustainability.  But anyway the IOT solution is standard, and can be used in many industries, such as logistics and mining.
